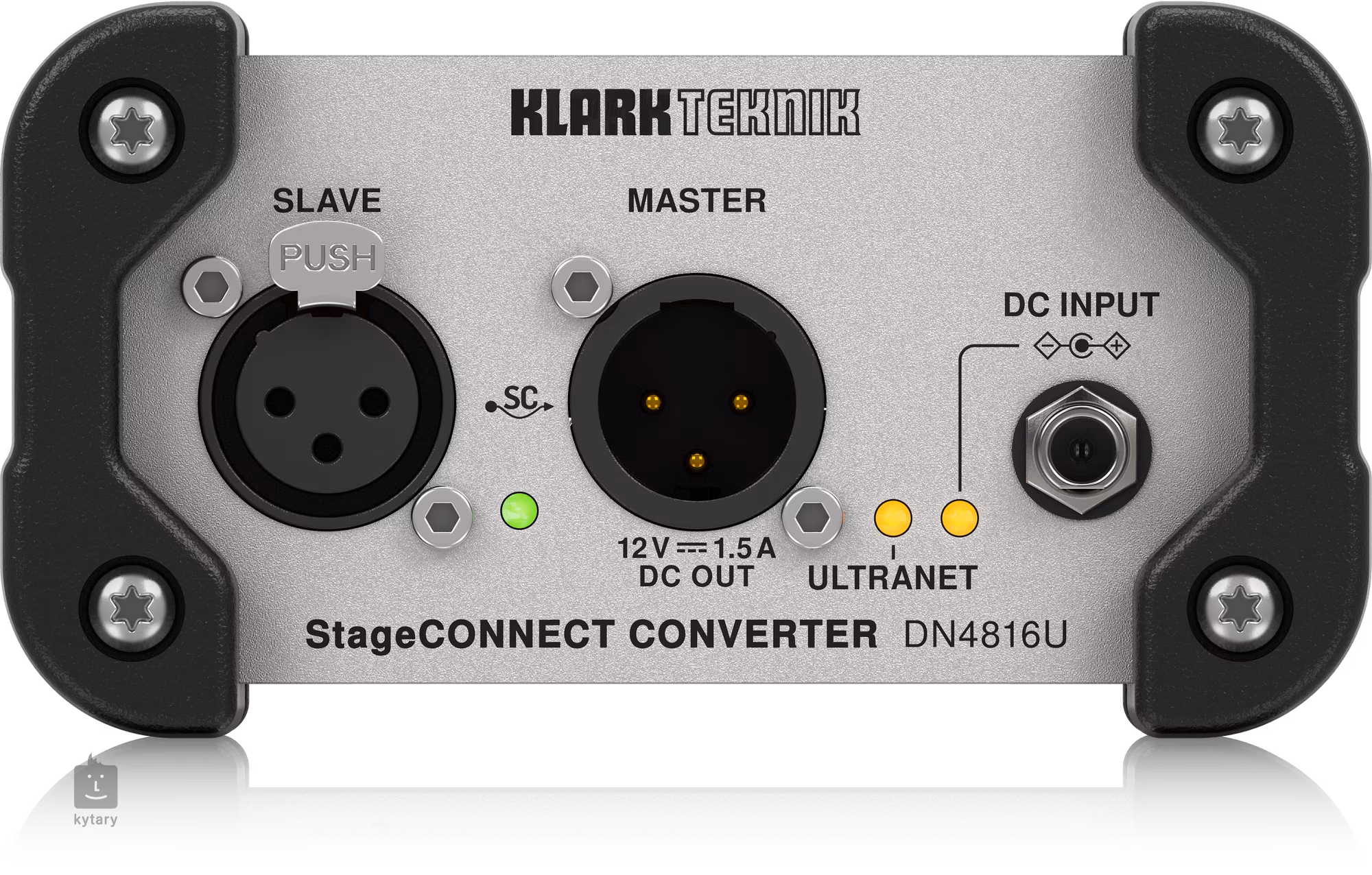

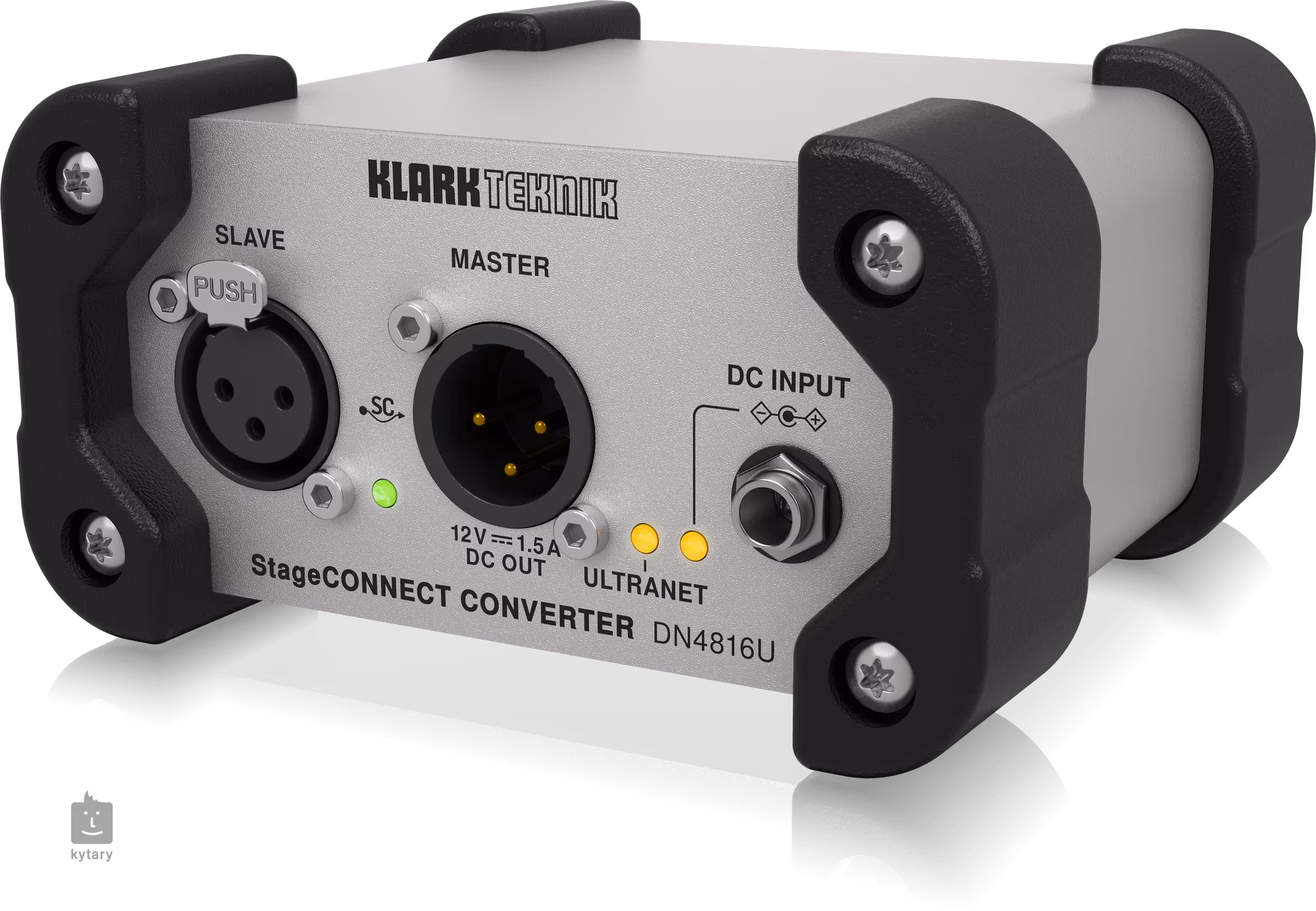

KLARK TEKNIK DN4816U

A KLARK TEKNIK DN4816U egy univerzális és kompakt interfész doboz, amely 32 audio csatornát oszt meg a StageConnect, Behringer Ultranet és USB audio eszközök között a számítógépén.

Ezzel az interfésszel USB-hangot küldhet a Behringer P16 személyes monitor keverőpultokra, a Midas MR18-at 16 csatornás bemeneti dobozként használhatja a Behringer WING-hez, vagy 32 csatornát rögzíthet a WING-ről közvetlenül a DAW-ba. A készülékek egyetlen XLR-kábellel összekapcsolhatók többcsatornás hangátvitelhez. Különböző bemeneti és kimeneti változatok állnak rendelkezésre, amelyek könnyen skálázható csatlakozási lehetőségeket biztosítanak a side rackben. A DN48XX sorozatú eszközök láncolhatók, és automatikusan csatornákat rendelnek hozzájuk a megfelelő csatlakozáshoz.

Mi lenne, ha bármilyen szabványos XLR- vagy DMX-kábelt lehetne használni több mint egy hangcsatorna átvitelére? Mi lenne, ha ez a kábel nemcsak egyirányú, hanem kétirányú jelátvitelt is lehetővé tenne? Mi lenne, ha egy ilyen kábel lehetővé tenné a vezérlő adatok vagy akár a MIDI egyidejű átvitelét? Mi lenne, ha a csatlakoztatott StageConnect eszköz ugyanazon a kábelen keresztül akár 18 W teljesítményt is fogadhatna? Pontosan ezeket a lehetőségeket kínálja a StageConnect – az új interfész szabvány, amelyet a Klark Teknik két év fejlesztés után hoz forgalomba. A Midas DN48XX sorozat az egyik első elérhető I/O interfész, amely a StageConnect szabványon alapul. Ez az új szabvány kiváló műszaki specifikációkkal rendelkezik: 32 csatorna tömörítetlen PCM hang különböző I/O konfigurációkban, 24 bites felbontás 48 kHz-en, 0,5 ms alatti késleltetés. Az optimális teljesítmény és a hosszú kábelútvonalakhoz 110 Ohm-os DMX-kábel szükséges.

Függetlenül attól, hogy a StageConnect-et külső effektusok, vezeték nélküli rendszerek vagy lejátszórendszerek csatlakoztatására szeretné használni, a Klark Teknik és a Midas DN48XX sorozatú készülékei könnyen összekapcsolhatók, hogy megfeleljenek az Ön bemeneti és kimeneti konfigurációjának. A 32 csatorna teljes sávszélességének köszönhetően a DN48XX interfészek különböző kombinációival, egyszerű XLR kábellel összekapcsolva, minden kombináció elérhető, a 32 bemenettől a 16 bemeneten és kimeneten át a 32 kimenetig. A különböző igényekhez való alkalmazkodás érdekében a DN4816U gombot kínál az USB I/O konfiguráció beállításához.

A DN48XX sorozatú eszközök egyenárammal vagy StageConnect-en keresztül is táplálhatók. Minden SC Master 18 W teljesítményt biztosít, amelyet a láncban lévő eszközök felhasználhatnak. A megfelelő energiafogyasztástól függően több eszköz is fantomtáplálható egy Master eszközzel a láncban. Meg kell jegyezni, hogy a láncban lévő, egyenárammal táplált SC eszközök is táplálhatnak más, a Master portjához csatlakoztatott eszközöket. Az adott beállítás energiafogyasztásának ellenőrzéséhez használja a StageConnect kalkulátort. Ez az eszköz virtuálisan ellenőrzi a konfigurált láncot a DMX kábelek hosszát, az áramellátást, a hangirányítást és egyéb paramétereket tekintve. Kétféle módon lehet konfigurálni az SC láncot. Vagy manuálisan konfigurálhatja a láncot egy olyan eszközzel, mint a WING, vagy hagyhatja, hogy az automatikus buszkonfiguráció működjön. Ez a folyamat a csatlakoztatott eszközök függvényében igazítja az SC Bus bemeneti és kimeneti konfigurációját. Csak csatlakoztatnia kell az eszközöket, és a lánc fő eszköze automatikusan megváltoztatja az irányítást. Az ellenőrzéshez és a beállítások tervezéséhez rendelkezésre áll az SSC Tool szoftver, amely információkat nyújt a DMX kábelek irányításáról és hosszáról, az áramellátás kezeléséről és egyéb paraméterekről.

A bevált Ultranet technológia akár 16 független 24 bites digitális hangcsatornát továbbít egyetlen CAT5 kábelen keresztül kompatibilis digitális eszközök között. A DN48XX sorozatú eszközök az Ultranet csatlakoztatására szolgálnak a StageConnect és az Ultranet rendszerek közötti átvitelhez. Így a piacon elérhető rengeteg Ultranet termék, például a P16 monitorrendszer, az AIR keverőpultok és a Turbosound hangszórók integrálhatók az új ökoszisztémába.

A DN4816U úgy van kialakítva, hogy automatikusan módosítsa az irányítását a csatlakoztatott perifériák függvényében. Ehhez a készülék figyelemmel kíséri az összes fizikai csatlakozást, és az észlelt eszközök függvényében módosítja az irányítását. Ez lehetővé teszi a hibátlan integrációt, amely néhány másodperc alatt tökéletes I/O konfigurációt biztosít. A rendkívül intuitív kezelés mellett ez rengeteg időt takarít meg a különböző alkalmazások beállításakor. A különböző csatlakozásokhoz kapcsolódó összes irányítási lehetőséget egy rövid útmutató tartalmazza.
